圆度、圆柱度、同轴度、同心度的含义与区别

2022-9-20 10:34| 发布者: 液压哥| 查看: 114| 评论: 0

简介:在制造业,曾经有人概算称,圆形的工件要比平的工件多,小到螺丝、螺母、垫片,再到气缸、轴承,圆形的应用度确实非常高。圆形工件的测量示例而对于这些旋转的零部件而言,最需要急切解决的问题就是如何评估他们真实 ...

在制造业,曾经有人概算称,圆形的工件要比平的工件多,小到螺丝、螺母、垫片,再到气缸、轴承,圆形的应用度确实非常高。

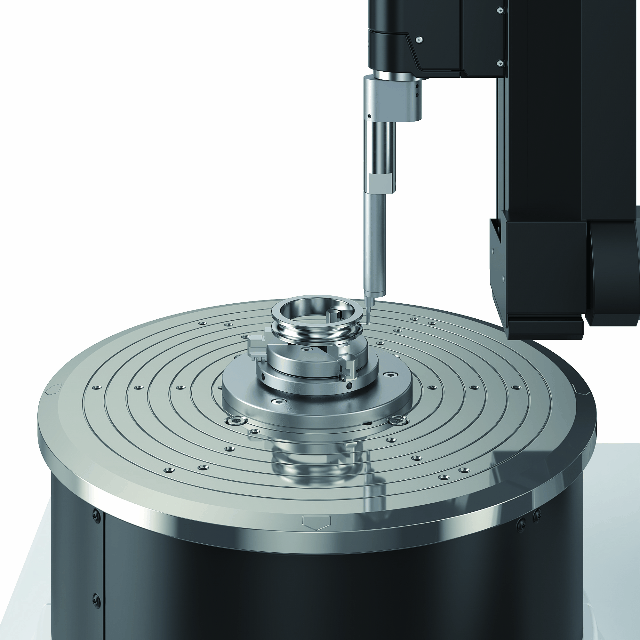

圆形工件的测量示例

而对于这些旋转的零部件而言,最需要急切解决的问题就是如何评估他们真实的圆“型”。今天小编就向大家介绍圆度相关的符号和定义(参考标准:ISO/DIS 1101:2017, ISO 5459)。

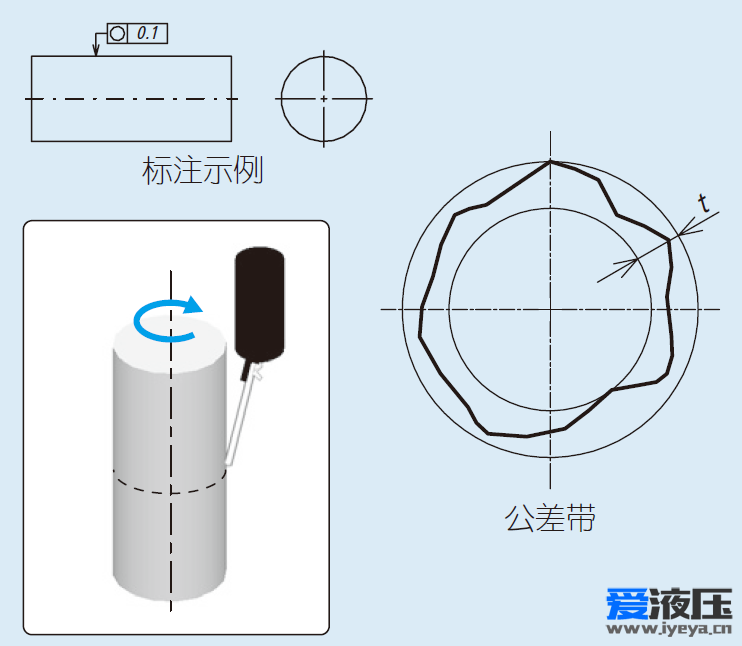

圆度

提取圆周应限定在半径之差为t的两个共面同心圆之间的公差带内。

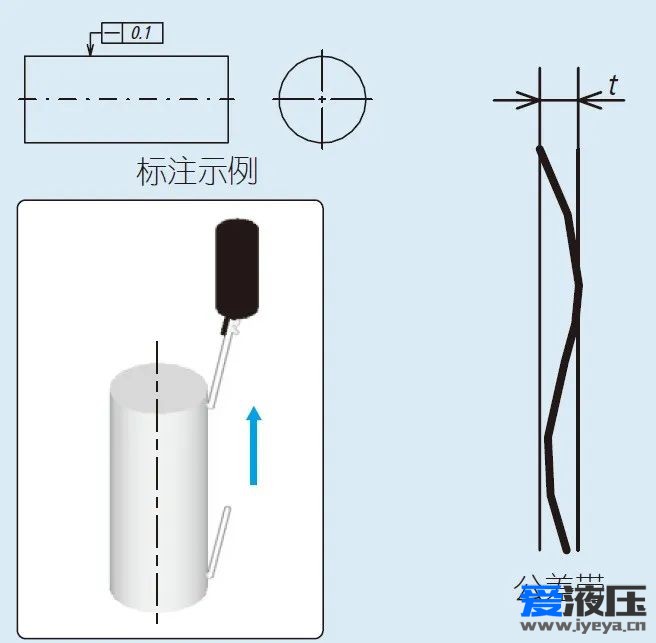

直线度

圆柱表面提取的棱边应限定于指定方向且间距为t的两条平行直线之间的公差带内。

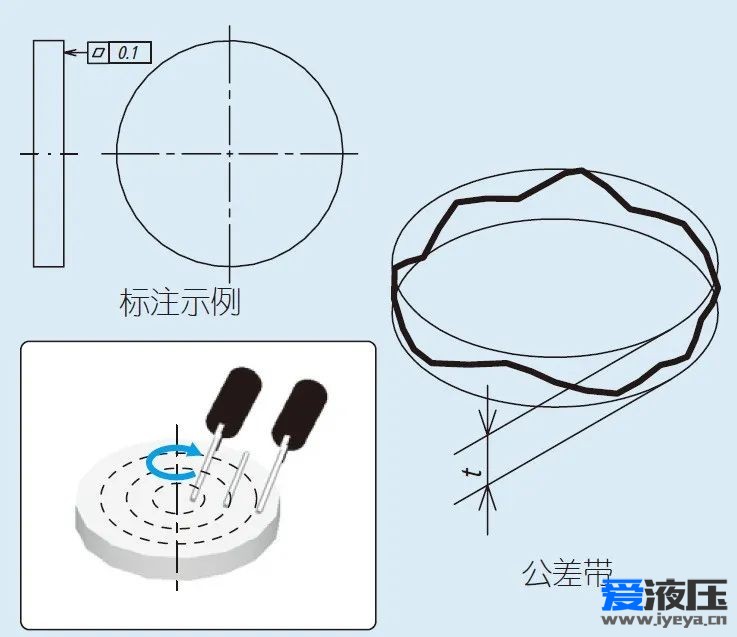

平面度

是距离为公差值t的两个平行平面之间的区域。

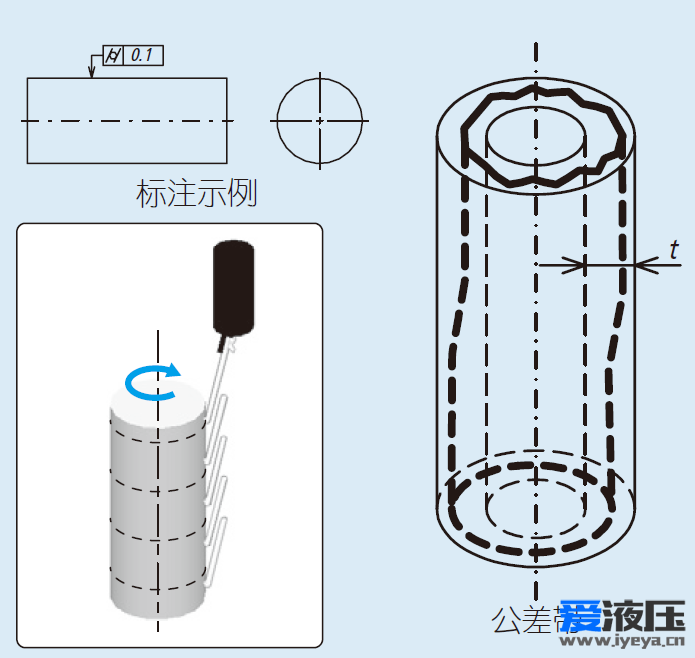

圆柱度

提取圆柱表面应限定在半径差为t的两个同轴圆柱面之间形成的公差带内。

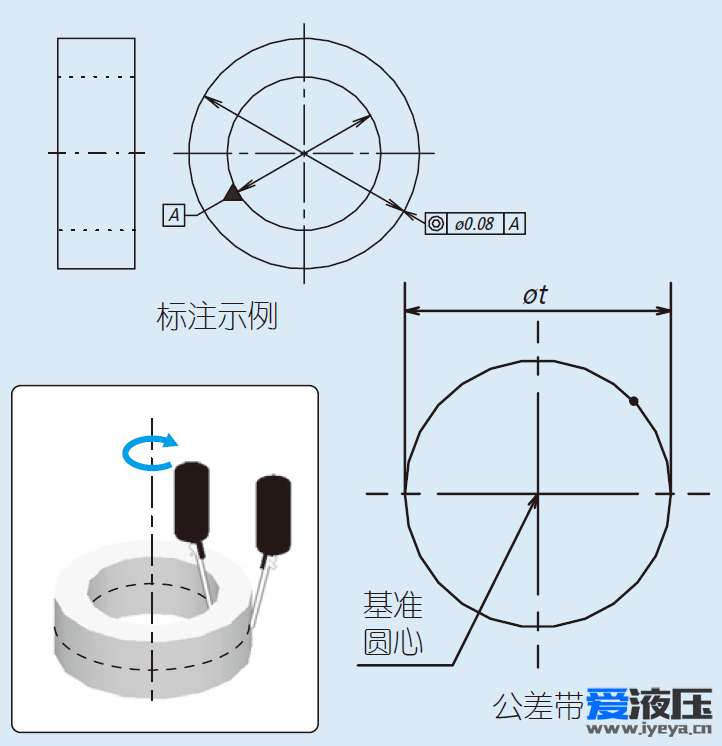

同心度

圆的提取中心应限定在直径为t的与基准同心的圆周所形成的公差带内。

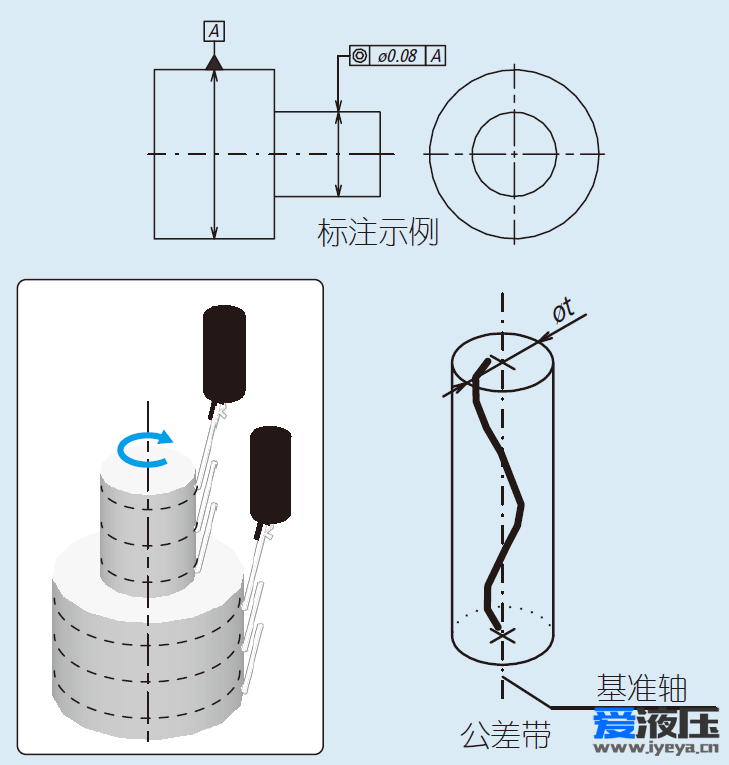

同轴度

提取轴线应限定在直径为t的与基准同轴的圆柱面形成的公差带内。

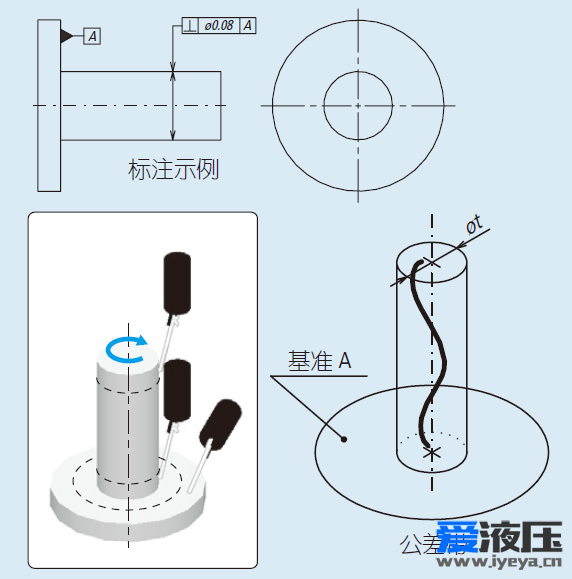

垂直度

提取轴线应限定于直径为t且垂直于基准面的圆柱面形成的公差区域内。


提取面应限定在间距为t的且垂直于基准轴线的两个平行平面之间形成的公差带。


圆跳动(径向和轴向)

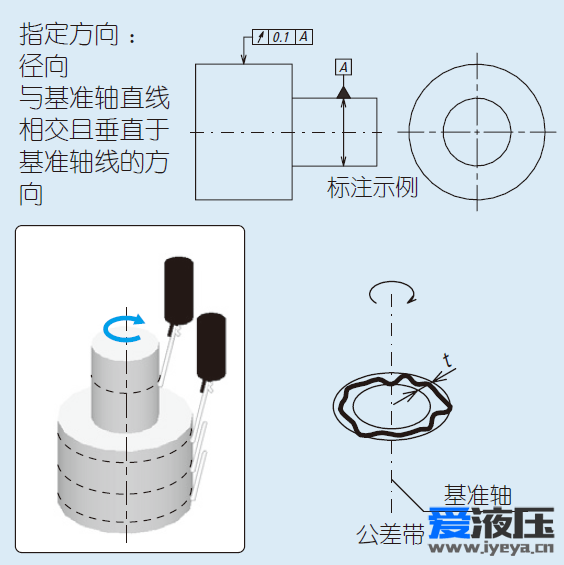

径向圆跳动:

在任意垂直于基准轴线的截面内,提取线应限定在半径差为t且圆心在基准轴线上的两共面同心圆之间形成的公差带内。

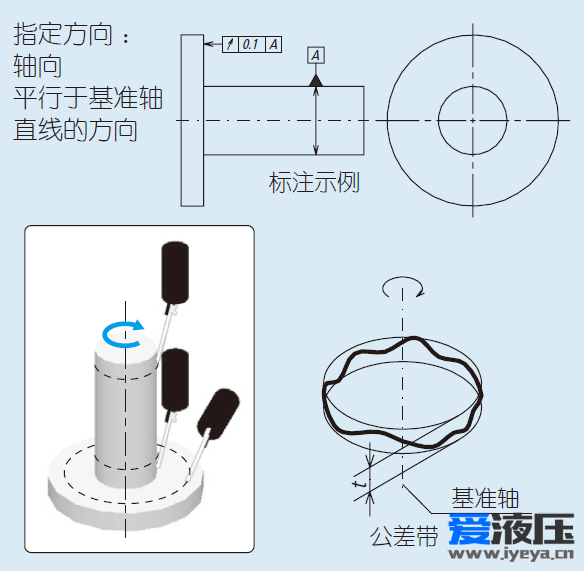

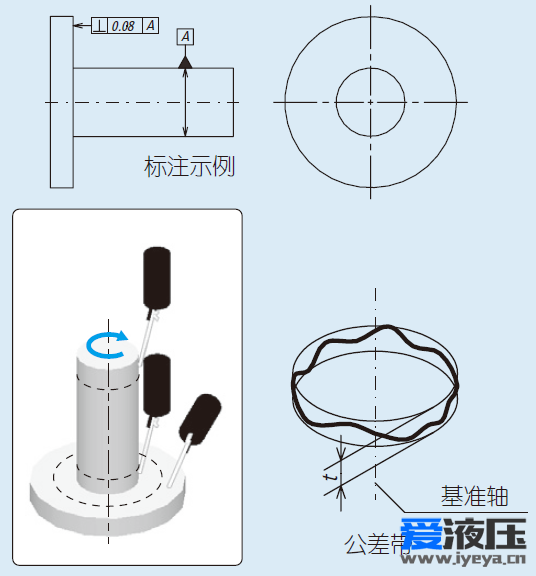

轴向圆跳动:

在与基准轴线同轴的任一圆柱形截面上,提取圆应限定在轴向距离为t的两个等圆之间形成的公差带内(圆柱面上)。


全跳动(径向和轴向)

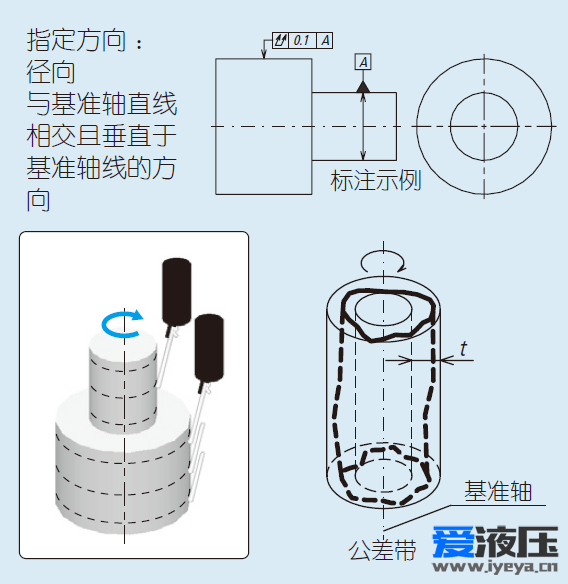

径向全跳动:

提取表面应限定在半径差为t且与公共基准轴线同轴的两圆柱面之间形成的公差带内。

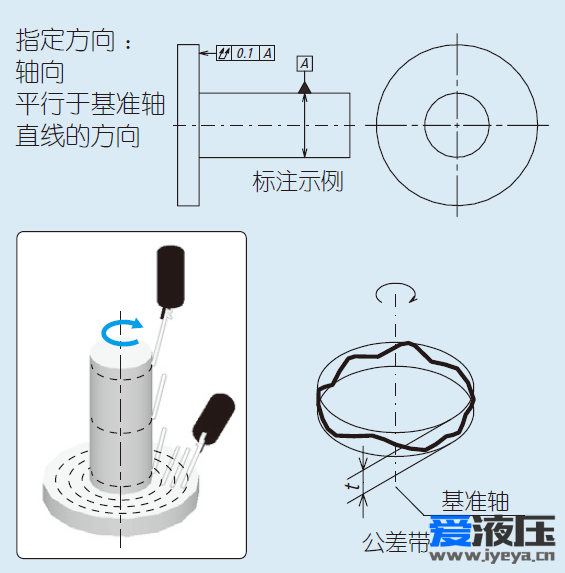

轴向全跳动:

提取表面应限定在间距为t且垂直于基准轴线的两平行平面之间形成的公差带内。


来源 | Mitutoyo三丰量仪量具
