穆格机械反馈伺服阀的调零

2022-10-14 06:30| 发布者: 液压哥| 查看: 469| 评论: 0|原作者: 穆格MOOG|来自: 穆格MOOG

简介:电液伺服阀可以通过附加零偏电流,电气调整伺服阀的零位;而对于机械反馈伺服阀也可以在不依赖于其他系统参数的情况下,在线机械调节伺服阀的零位。本节将介绍机械反馈伺服阀如何进行伺服阀的机械调零。调节原理“机 ...

电液伺服阀可以通过附加零偏电流,电气调整伺服阀的零位;而对于机械反馈伺服阀也可以在不依赖于其他系统参数的情况下,在线机械调节伺服阀的零位。本节将介绍机械反馈伺服阀如何进行伺服阀的机械调零。

调节原理

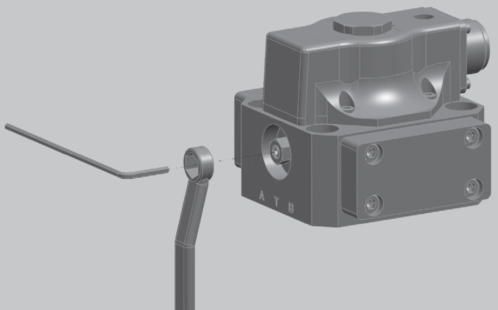

“机械零位调节杆”是一个偏心的阀套定位销,位于阀体上的“回油口”标识T上方(见图一);当旋转调零杆时,它可以控制阀套位置。对于给定的指令信号,机械反馈元件对阀芯相对于阀体的位置进行定位。因此,阀套相对于阀体的移动,将改变阀芯相对于阀套的位置,因此可以改变伺服阀零位(零流量点);伺服阀的零位随调零偏心杆的转动而变化。


调节步骤

1、 用3/32 英寸内六角扳手插入零位调零杆中,将调零杆固定;

2、 用3/8英寸弯头梅花扳手,松开锁紧装置,直到可以转动零位调节杆。

3、 用3/32 英寸内六角扳手转动调零杆,以获得所需的零偏值。

4、 用6.5 N·m力矩将锁紧螺母锁紧。

注意事项

· 伺服阀的“机械调零”允许大概10%的零偏调整;

· 调零杆调节作用的范围为左右各1/4圈;

· 出厂时调零杆上标记的箭头是垂直向下的,即出厂时调零杆的偏心定位销是向下的,未起调节作用;

· 顺时针调节偏心杆,B口输出流量增加。阀的零偏随调零偏心杆的转动而变化。
