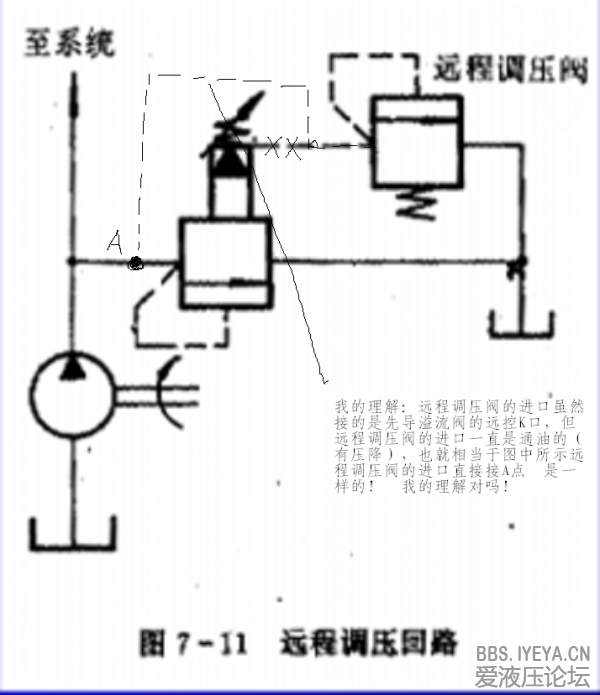

请教：如图所示。。。。。。。！ 多谢

我图我在

我图我在

先导溢流阀的P口 和  远控口  K 口  是常通的吧！

wangfan

远程直动式溢流阀p口与先导式溢流阀控制口K接通

wangfan

远程调压直动式溢流阀用以控制主阀芯上腔的压力值，只要远程阀的调整压力小于先导式溢流阀的调整压力，则溢流阀所控制的压力就由远程阀来调定！

清风慕竹

先导式溢流阀的主阀芯上有一个阻尼孔，液压油通过溢流阀的进口进入然后通过阻尼孔后作用到远程控制阀的进口，当远程控制阀进口的压力低于远程控制阀的调定压力时，远程控制阀是关闭的，此时由于液压油没有流动，根据帕斯卡原理，阻尼孔两端的压力是相等的，没有压差，因此先导阀主阀芯在弹簧力的作用下关闭，液压油不溢流，当远程控制阀进口的压高于远程控制阀的调定压力时，远程控制阀打开，此时有油液通过远程控制阀，液压油产生流动，所以阻尼孔两端产生压差，此压差大于主阀芯的弹簧力时液压油开始溢流，阻尼孔两端的压差主要是由通过的流量决定的。远程控制阀的调定压力要比先导式溢流阀的先导阀弹簧调定压力低，才能实现远程控制。

我图我在

我问的是：先导溢流阀的P口 和 先导溢流阀的远控口K   是常通的吧！  那就相当于  上图的直接接A点

清风慕竹

我图我在 发表于 2013-3-27 18:47
我问的是：先导溢流阀的P口 和 先导溢流阀的远控口K   是常通的吧！  那就相当于  上图的直接接A点

是相通的，两者之间有在主阀芯上一个阻尼孔，起到液压油流动时产生压差的作用。

jf_241

不相同
因为本来是个B式半桥，你现在没有这个关系，不能起到调节作用

我图我在

多谢各位的指点！

百万负翁

更改后的油路工作在直动溢流阀状态时就失去了先导溢流阀的启闭特性的优点，且直动溢流阀通流量要较大，而原先的油路只要一个小流量的直动溢流阀加大流量的先导溢流阀即可实现远程大流量溢流压力调整。
