自制比例节流阀 |
|
最近自己做了一个简易的比例节流阀，现正在试验阶段，遇到一问题百思不得其解：在供油压力15Mpa时，电流/流量正常，当压力升至31.5Mpa时，电流相同时最大流量比15Mpa时小了约30％
补充；A口进油 B口出油 D口泄油 B口无背压 | |
相关帖子 |
|
IP卡
狗仔卡
发表于 2013-6-1 12:02:03
提升卡
置顶卡
变色卡|
液动力导致阀口减小，参考电磁阀功率域
| |
wawaadd 发表于 2013-6-1 14:20 确实是，开环的阀基本都有这问题。 | |
|

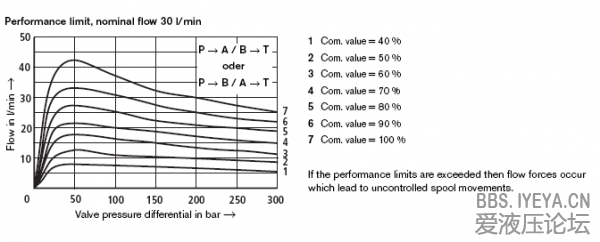

所有不带反馈的比例方向或比例节流阀都有这特性，生产商只要提供曲线让用户知道便可以。以下是博世力士乐的4WRA16的功率曲线：
| |
发表于 2013-6-2 12:00:39
wawaadd 发表于 2013-6-1 14:20 确实是液动力的原因，电磁阀功率域这个我还真不太了解，请问哪有这方面的资料？ | |
游勇 发表于 2013-6-2 12:00 我的试验方法也有问题，现在我在B口加上背压以减小压差，效果好多了 | |
蜀山飞狐 发表于 2013-6-1 14:36 以前做的都是低压的，把这个问题忽略了 | |
|
液动力一般在什么时候考虑，高手能给建议吗？
| |
小林 发表于 2013-6-19 10:19 液动力都任何元件上都存在的，只不过不是专门搞元件设计和工艺的通常不考虑。 | |
小林 发表于 2013-6-19 10:19 在流量较大或者压差较大的情况下，尽量不要忽略，它实际的数值可能不会太大，但是带来的影响往往很难解决。 | |
