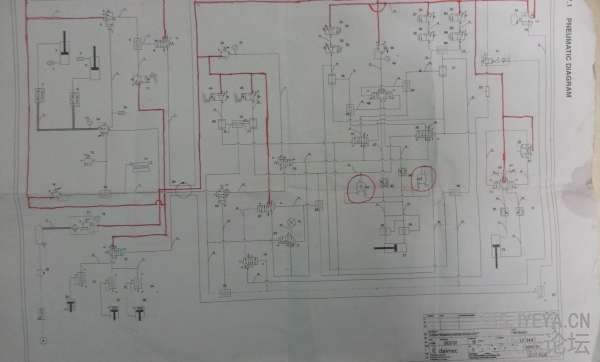

如图所示。红色圆圈里是什么符号？

龙城往事 · 发表于 2013-9-13 08:16:47

龙城往事 · 发表于 2013-9-13 08:17:39

这个图纸看不懂…

qqqqqqwwww · 发表于 2013-9-13 11:51:35

是不是梭阀？请行家来解释。

一线牵 · 发表于 2013-9-13 17:48:31

感觉像是三点压力表

游勇 · 发表于 2013-9-13 19:18:42

这是气动的回路。&代表"与"阀，是气动的罗辑阀。即二端都有输入，出口才有输出。

白水湾湾 · 发表于 2013-9-14 11:12:12

是的，逻辑与阀，77缸塞腔进气时65阀输出压力，杆腔进气时67阀输出，这些输出再去控制相关的阀去执行。

唉，这种纯气动的逻辑回路确实太复杂，不如电控的来的简洁。
