液压缸的位置控制系统得不到想要的结果

坏脾气沃喓改 · 发表于 2014-11-3 16:50:01

我按照一篇文章的例子搭建的液压缸活塞杆位置控制系统，得不到想要的结果，不知道问题出在哪里，求大神指教啊

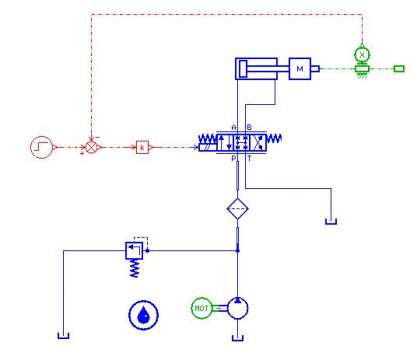

液压系统

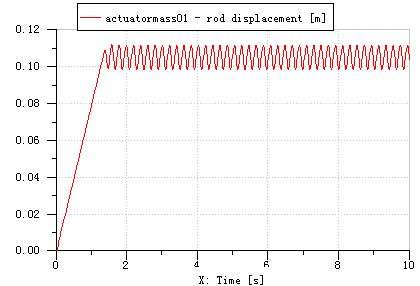

活塞杆位置曲线

ysuzhangwei · 发表于 2014-11-3 19:33:21

阻尼系数太小了

ysuzhangwei · 发表于 2014-11-3 19:34:49

或液压缸走到终点了

万千思绪 · 发表于 2014-11-3 22:53:30

你的背压加的太小了，

坏脾气沃喓改 · 发表于 2014-11-4 14:47:02

ysuzhangwei 发表于 2014-11-3 19:33
阻尼系数太小了

嗯嗯，，我改成2了，好多了，，但是还是没能解决问题啊，，位移传感器应该怎么设置呢请问

坏脾气沃喓改 · 发表于 2014-11-4 15:18:23

万千思绪发表于 2014-11-3 22:53
你的背压加的太小了，

背压是哪个参数啊？求指教

醉乐清风 · 发表于 2014-11-4 20:57:27

这个要根据数学模型就好了

万千思绪 · 发表于 2014-11-4 22:44:28

背压，就是出油口你没有加阻尼，在油缸到达你要的位置时，由于惯性，会继续前行，有背压，系统的压力要增高，但运行稳定

坏脾气沃喓改 · 发表于 2014-11-5 08:26:33

万千思绪发表于 2014-11-4 22:44
背压，就是出油口你没有加阻尼，在油缸到达你要的位置时，由于惯性，会继续前行，有背压，系统的压力要增高 ...

听明白了，，谢谢你的帮助！大神能加个好友吗？我想要学习AMEsim啊

changtongli · 发表于 2014-11-22 18:08:59

减小图中K的数值啊，道理见常同立《液压控制系统》，亚马逊网站检索啊
