液压缸、 气缸内径及活塞杆外径系列 (摘自 GB / T 2348—1993)

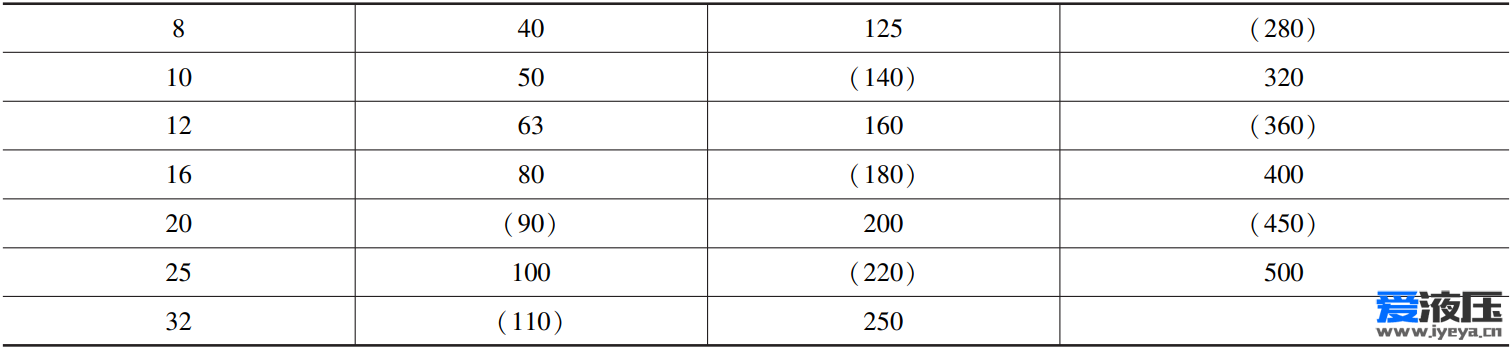

(1) 液压缸、 气缸的缸筒内径尺寸系列

单位:mm

注: 括号内数值为非优先选用值。

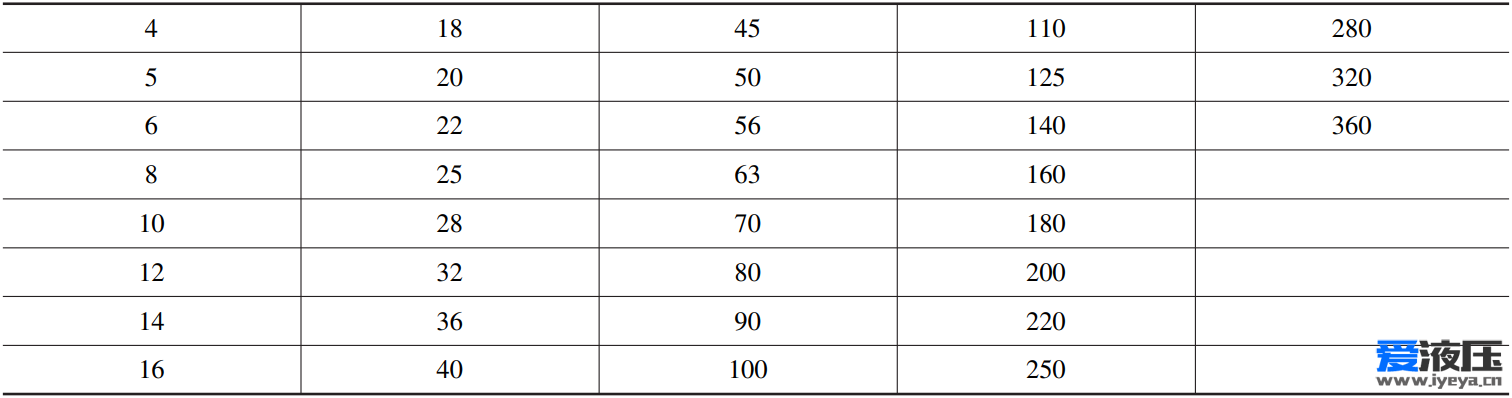

(2) 液压缸、 气缸的活塞杆外径尺寸系列

单位:mm

注: 超出本系列 360mm 的活塞杆外径尺寸应按 GB/T 321—2005 《优先数和优先数系》 中 R20 数系选用。
