力士乐起重机和钻机的创新液压解决方案-RCS多路阀

2023-9-21 19:10| 发布者: 液压哥| 查看: 961| 评论: 0

简介:深入本质,博世力士乐对起重机和钻机的液压系统进行了创新:首先,我们的核心创新内容是带软件驱动的电控阀,其内包含复杂的液压知识,最大简化OEM工程设计和调试,及容易个性化机械设定。第二个核心内容是卷扬闭式 ...

深入本质,博世力士乐起重机和钻机的液压系统进行了创新:首先,我们的核心创新内容是带软件驱动的电控阀,其内包含复杂的液压知识,最大简化OEM工程设计和调试,及容易个性化机械设定。第二个核心内容是卷扬闭式回路解决方案,这是此类设备中要求最高的应用:可同时实现最优精细控制并节省高达30%的能源。

Q1:为什么要进行这样的创新?

如今的起重机和钻机的控制越来越复杂。OEM将很大程度地受益于简化的液压系统,从而在整个价值链中减少研发工作量和降低复杂性。

与此同时,终端用户期望OEM针对不断上涨的能源价格提供新的解决方案。设备应结合各种解决方案,大幅降低流动损失以及实现能源回收利用,从而减少总燃料消耗,降低二氧化碳排放。

Q2:博世力士乐有什么新方案?

通过两项主要创新,我们解决了OEM和终端用户面临的难题:

首先,我们引进了新RCS-Drilling控制阀及其新式进油联。RCS-Drilling控制阀是我们将机械液压知识转移到软件中的总体战略的组成部分,同时还将结合模块化软件驱动。其主要目标是简化设备控制,使得OEM甚至终端用户实现灵活和特色的控制策略。只需一种规格的阀,即可覆盖单最大流量高达550l/min的所有应用场景要求。

其次,我们通过卷扬独立闭式回路完善了可控性并提高了能源效率。BODAS卷扬驱动(eWD)软件由BODAS卷扬驱动模块、马达控制模块和可集成在BODAS控制器上的监控功能组成。通过将闭式泵与eWD相结合,可以在负载下降过程实现能源回收和节能。

Q3:这套解决方案是如何工作的?

控制阀RCS-Drilling

与传统解决方案相比,RCS-Drilling控制块更注重钻机节能。

由于其采用模块化设计,RCS系列确保单个平台概念完美契合用户需求。此外,其还提升了能效,通过流道优化设计,减少了压力损失。通过全流量溢流阀保护RCS避免压力峰值。RCS-Drilling控制阀适用于单回路或双回路解决方案。结合我们的BODAS RCS驱动,可以实现预热、卸载、冷却、冲洗和远程压力限制等特殊功能。

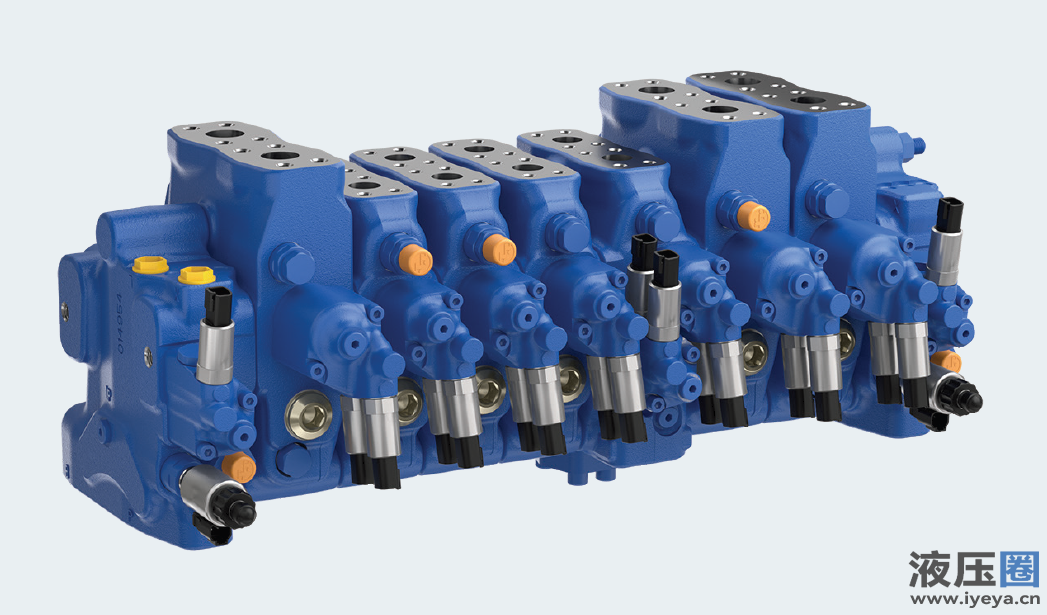

新型控制阀RCS-Drilling将RCS挖掘机阀的优点与钻机的特殊需求相结合

BODAS RCS驱动可实现特殊功能以及广泛的核心功能,从流量需求确定到泵压力限制再到功率管理。甚至加上附加组件包括:防卡钻功能,其可避免动力头在撞击硬岩石时发生卡阻。

闭式卷扬驱动解决方案

在带闭式系统的卷扬驱动中,泵可作为驱动马达,当负载下降时将势能转化并传送至传动系统。让柴油机能够更节能地运行同时,还能驱动系统工作中开式回路的其他功能。除以上优点外,其实还存在一些挑战,如制动器释放时的负荷转换。

卷扬解决方案由BODAS控制器与BODAS泵驱动软件以及ET控制泵组成,这使得系统更加简化、智能。

凭借新的力士乐卷扬控制驱动软件,我们提供了一个卓越的闭式卷扬驱动方案,同时保证精度控制。卷扬驱动软件和ET控制泵的相互配合,实现了准确的压力控制或角度控制。凭借这种新的尝试,我们可以在启动卷扬制动器之前将系统预加压到精确压力值。另一优点是,这一解决方案能够自行调整并适用于所有可能的操作环境。

ET控制泵

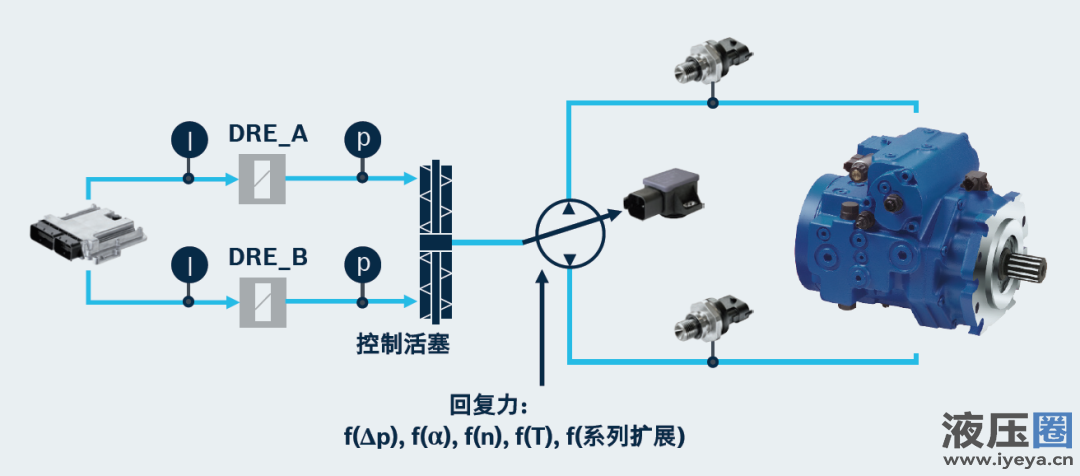

ET控制泵包含用于变量缸加压的两个直动式减压阀的电控构成。泵的输出流量可在−100%和+100%之间无级变动。泵排量的上升取决于在特定控制电流下产生的泵的转速和工作压力。为闭合电气控制回路,泵安装有放置在压力端的两个压力传感器和一个摆角传感器,结合智能BODAS卷扬驱动器,我们拥有了绝佳的卷扬解决方案。

Q4:用户将如何受益?

效率

RCS-Drilling控制阀可以最大程度地控制无法避免的流量损失,并且实现高达10%的节能。闭式回路泵和马达之间没有阀,几乎没有损失。再加上能量回收,可以实现高达30%节能。

灵活

通过电控RCS-Drilling阀及进油联的特殊特点,用户可以通过多种方式来实现满足个性化需求的、最适合的解决方案。BODAS卷扬驱动eWD软件可以进行极其精细的控制,并且可以为用户解决两大挑战:当机械制动释放时将负载保持在原始位置,以及当压力增加时维持相同速度。

简单

你无需了解BODAS驱动软件背后的复杂原理 —— 你只会留意到更快、更简单的设计、安装及调试,你可以为终端客户实现所有功能,还可以通过数字控制来降低更换硬件的需求。
