揭秘推土机工作装置的高效节能方案

2024-6-8 16:19| 发布者: 液压哥| 查看: 692| 评论: 0|来自: 博世力士乐

简介:伴随着市场对提升能源效率、新技术应用,以及新一代操作手对舒适性及操控性的需求不断提高,推土机工作装置的液压系统正从齿轮泵+开芯阀的节流系统升级到变量泵+闭芯阀的负荷传感系统,同时采用电比例控制的闭芯阀和 ...

伴随着市场对提升能源效率、新技术应用,以及新一代操作手对舒适性及操控性的需求不断提高,推土机工作装置的液压系统正从齿轮+开芯阀的节流系统升级到变量泵+闭芯阀的负荷传感系统,同时采用电比例控制的闭芯阀和电控系统软件,可实现铲刀的自动找平、远程操控和无人驾驶作业等功能。博世力士乐正携手主机制造商,不断开发新元件和系统组合,以满足最终用户和市场的需求。

依据不同马力段的推土机的工作装置对液压泵流量和压力的要求,博世力士乐打造了如下解决方案:

80-200HP型推土机:A10VO 52或53系列开式泵 + RS15 主阀 + RC控制器(带阀控软件)

大于200HP型推土机:A10VOH 60系列开式泵 + RS20 主阀+ RC控制器(带阀控软件)

推土机工作装置液压系统的主要元件特性

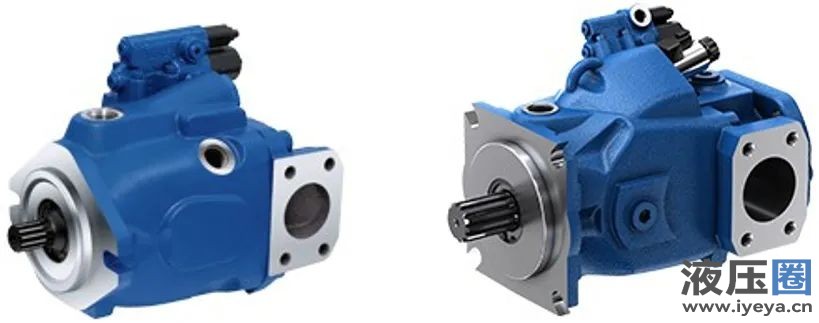

液压泵:轴向柱塞变量泵A10VO特性

产品

A10VO

52和53系列

A10VOH

60系列

排量

(cc/rev)

45 / 60 / 63

145

额定/最大压力

(bar)

250 / 315

320 / 420

控制方式

(负荷传感)

DFR1 / DRS

DRC

系统配置

单泵

单泵或者双泵合流

主要特点

高功率密度

紧凑型设计

优化的自吸性能

高效率

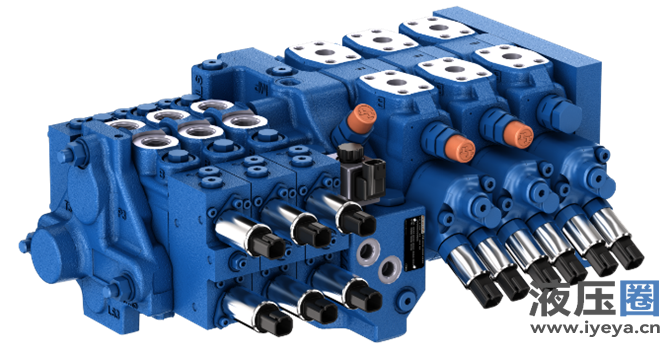

液压主阀:片式流量共享(LUDV)多路阀RS特性

产品

RS15

RS20

最大流量

(l/min)

泵侧 200

执行器侧 180

泵侧 400

执行器侧 300

最大压力

(bar)

泵侧 380

执行器侧 420

泵侧 400

执行器侧 420

控制方式

液控 / 电液

液控 / 电液

系统配置

1)4片或者5片组合

2)进油联集成先导供油和安全阀、LS信号溢流阀和泄漏阀、卸荷阀等

3)铲刀联:5位阀芯设计(带再生和浮动位);集成低泄漏负载保持阀ADV,防铲刀下降

4)液控或电控调整回油背压,防止铲刀或松土器下放时吸空

5)每一联按需集成二次溢流阀或者补油单向阀

秉持“根植本土,服务本土”的理念,我们不断加快在中国市场的本地化布局。根据推土机样机调试结果,我们本地团队能在位于常州的研发中心迅速完成新阀芯的加工,确保满足主机性能要求,帮助行走机械制造商缩短上市时间。
