位置控制比例电磁铁的工作原理
[复制链接]
|
IP卡
狗仔卡
发表于 2013-4-26 14:09:40
提升卡
置顶卡
变色卡|

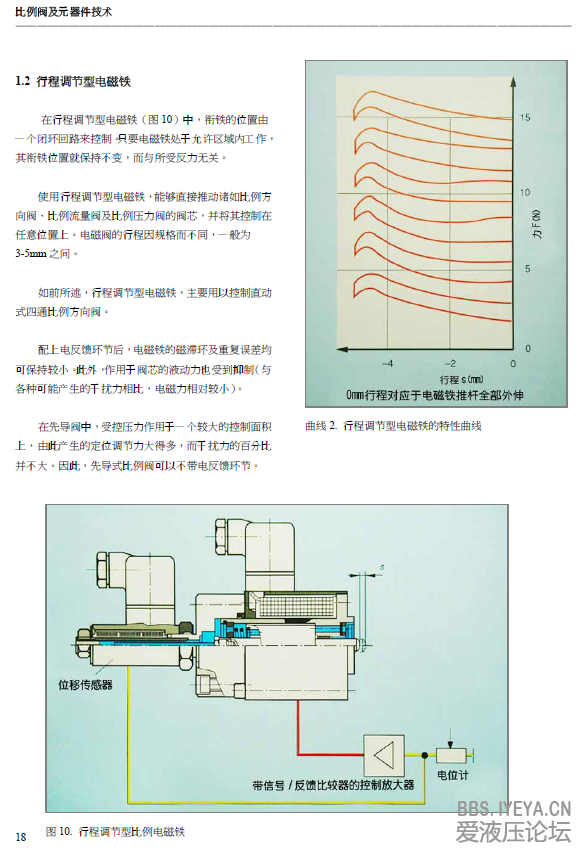

力士乐教材第二册内有以下描述：
| |
发表于 2013-4-26 15:07:09
|
| |
zhengyi2010 发表于 2013-4-26 15:55 是的。由于比例电磁电内有活动铁芯，铁芯在不同位置、不同电流，也会有不同推力！ | |
游勇 发表于 2013-4-26 16:19 “在先导阀中，受控压力作用于一个较大的控制面积上，由此产生的定位调节力大得多，而干扰力的百分比并不大。因此，先导式比例阀可以不带电反馈环节” 这点不太懂，如果不带电反馈环节，具体如何实现位置只与电流大小成正比呢？（此处反力来自哪里，阀芯的受力是怎么平衡的？） 点评
普通减压阀的反力从甚么地方而来？
| |
zhengyi2010 发表于 2013-4-28 11:32 普通定差减压阀的受力平衡公式是： F（弹簧）=A*(P1-P2) 普通定值减压阀的受力平衡公式是：F（弹簧）=A*P1 普通溢流阀的受力平衡公式也是：F（弹簧）=A*(P1-P2) （溢流阀出口一般接油箱，故P2一般为0） 一般情况下，我们都把先导阀认为就是一个小溢流阀。不过在先导式换向阀里，先导阀就是一个小换向阀，对吗？ 不知道这里所谓的先导是指的哪种。 | |
|
楼主可以看看比例电磁铁的相关资料，与受力关系不大，内部有补偿
| |
|
通过闭环的控制，开环的话做不到。
| |
zhengyi2010 发表于 2013-5-2 09:57 第一代的比例阀是4WRZ，他的先导阀是比例减压阀而不是比例方向阀。主阀芯的开口度是通过压缩主阀芯的定位弹簧来控制的。不同电流会在先导的比例减压阀给出不同压力(最高好像是3.5Mpa)，不同的压力作用在主阀芯令阀芯停在相应的位置上。 | |
