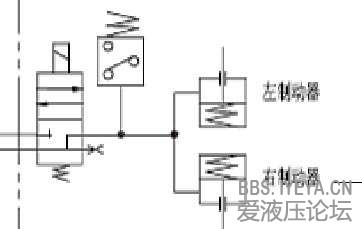

请高手们分析一下工作原理

断断续续De爱 · 发表于 2013-5-7 10:44:55

本帖最后由断断续续De爱于 2013-5-7 10:46 编辑


换向阀中的一个油口是堵住了吗？

断断续续De爱 · 发表于 2013-5-7 10:46:31

自顶~~~~~{:7_274:}

小永哥 · 发表于 2013-5-7 14:15:04

当电磁阀未上电时，呈Y型油口，ABT口相通，P口封闭。

hzfangel · 发表于 2013-5-7 16:29:47

B口为堵死！B口为堵死！B口为堵死！

qqqqqqwwww · 发表于 2013-5-7 19:47:52

当电磁阀带电时，P与A想通，液压油进入到左右制动器的活塞杆腔，克服弹簧力，将抱闸打开，失电时，A与T想通，杆腔液压油在弹簧力的作用下回油箱，抱闸关闭。

海中游 · 发表于 2013-5-12 12:27:40

qqqqqqwwww 发表于 2013-5-7 19:47
当电磁阀带电时，P与A想通，液压油进入到左右制动器的活塞杆腔，克服弹簧力，将抱闸打开，失电时，A与T想通 ...

就是这样。赞同

07110718 · 发表于 2013-5-15 22:23:29

苍天大地你是要人们找自信吗还要高手分析！
