节流阀串联或并联在油路中有什么区别？

9 主题	83 回帖	85 积分

液压中学生

金钱: 922

积分: 85

发消息

发表于 2013-11-26 15:04:28 |上海| 显示全部楼层 |阅读模式

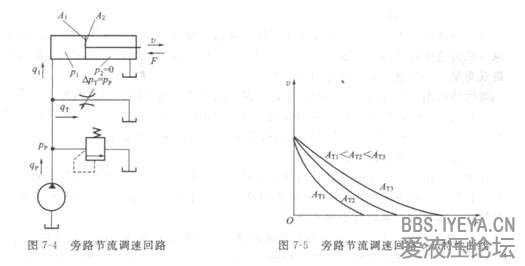

并联

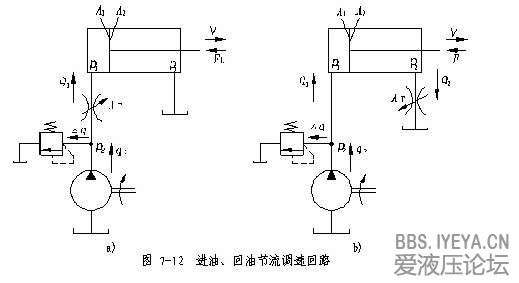

串联

相关帖子

回复

使用道具举报

15 主题	829 回帖	577 积分

金钱: 8315

积分: 577

发消息

发表于 2013-11-26 16:57:57 |浙江| 显示全部楼层

曲线都不一样，速度刚度都不一样，差别很大

回复

使用道具举报

15 主题	829 回帖	577 积分

金钱: 8315

积分: 577

发消息

发表于 2013-11-26 16:58:54 |浙江| 显示全部楼层

补充说通俗一点，一个“掐”油，一个“放”油

点评

通俗，形象，容易理解。发表于 2013-11-26 19:52

回复

使用道具举报

9 主题	83 回帖	85 积分

液压中学生

金钱: 922

积分: 85

发消息

发表于 2013-11-26 17:07:38 |上海| 显示全部楼层

wawaadd 发表于 2013-11-26 16:58
补充说通俗一点，一个“掐”油，一个“放”油

就是说串联是掐油，并联是放油？

回复

使用道具举报

15 主题	829 回帖	577 积分

金钱: 8315

积分: 577

发消息

发表于 2013-11-26 17:09:18 |浙江| 显示全部楼层

zy5070 发表于 2013-11-26 17:07
就是说串联是掐油，并联是放油？

通俗地理解，是这样的

回复

使用道具举报

8 主题	76 回帖	74 积分

液压中学生

金钱: 962

积分: 74

发消息

发表于 2013-11-26 19:53:08 |山东| 显示全部楼层

但是，本质的区别是什么呢？哪个更合理呢？期待高手

点评

请看看调速回路及其调速特性曲线发表于 2013-11-27 00:02

回复

使用道具举报

4 主题	67 回帖	88 积分

液压中学生

金钱: 598

积分: 88

发消息

发表于 2013-11-26 21:19:33 |江苏| 显示全部楼层

应该是并联更合理吧。能量损失小，造成的系统发热也小。

点评

另外，只能说是在推得动负载的情况下，压力随负载变化，是否能量损失少，还得看旁路掉的流量的大小发表于 2013-11-27 00:04

并联的速度刚度低，承载能力差发表于 2013-11-26 23:59

回复

使用道具举报

10 主题	143 回帖	120 积分

液压中学生

金钱: 2671

积分: 120

发消息

发表于 2013-11-26 21:41:48 |河北| 显示全部楼层

根据设计要求来选择吧，不存在哪个更合理，并联的话应该只有极少量的油液通过，可以认为不通吧，单向节流阀应该是个例子吧，请各位大侠指教。

点评

不一定是极少量油液通过，这样仅仅近似于液压管漏油而已；实际取决于负载和节流口大小发表于 2013-11-27 00:01

回复

使用道具举报

23 主题	2314 回帖	1343 积分

金钱: 11156

积分: 1343

发消息

发表于 2013-11-27 08:01:54 |江苏| 显示全部楼层

负载压力不断变化的工况一般不适宜采用并联调速

回复

使用道具举报

11 主题	186 回帖	145 积分

液压中学生

金钱: 2605

积分: 145

发消息

发表于 2013-11-27 08:18:35 |山东| 显示全部楼层

这不就是进油口调速和出油口调速吗？看你的具体的压力流量要求了，运行在哪个区间段
