请教各位该阀的工作原理

lovexixi · 发表于 2014-3-24 21:43:33

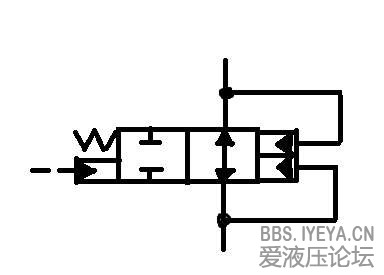

有谁知道该阀的工作原理，主要是右路的双液压控制是什么原理？（如有相关资料，还请不吝分享，谢谢）

valve

苦行僧 · 发表于 2014-3-24 21:55:11

当右腔控油压力大于做强控制油压力+弹簧的调定压力时，右腔控制油可以来自上下任意口，即：油液双向流动当压力满足条件时，都可打开这个两位两通阀

lovexixi · 发表于 2014-3-24 22:30:07

gaoxuetao 发表于 2014-3-24 21:55
当右腔控油压力大于做强控制油压力+弹簧的调定压力时，右腔控制油可以来自上下任意口，即：油液双向流动当压 ...

谢谢您的回复，请问有这方面的结构图吗，总是想不太明白其具体的作用原理^_^

苦行僧 · 发表于 2014-3-24 22:34:35

你能说说你这是用在什么地方，如果可以的话把关联的图纸也发出来，大家一起讨论

sixue98 · 发表于 2014-3-25 07:14:30

双向控制通断阀，可以它控！

sdr · 发表于 2014-3-25 07:35:20

好像是省回路阀的一种，一般多是使用者自行设计。

蝈蝈 · 发表于 2014-3-25 08:13:55

可以向油研，爱力他们厂家要资料

突然自我 · 发表于 2014-3-25 09:06:51

gaoxuetao 发表于 2014-3-24 21:55
当右腔控油压力大于做强控制油压力+弹簧的调定压力时，右腔控制油可以来自上下任意口，即：油液双向流动当压 ...

请问一下，一般情况下这种换向阀用在什么地方，起到什么作用？还有国产的哪个公司有这种换向阀，谢谢！

liang7zi · 发表于 2014-3-25 09:19:17

联系上下才好分析~~~~~

insuel · 发表于 2014-3-25 10:14:41

2楼说的已经很明白了。刚看到时，也是第一次看到，迷糊一下是右边怎么个进出口。现在大概可以猜到，右边是连载两个执行器的进油口，左边可以作锁定使用。
