Husco多路阀SCX180的LSRV工作原理

ledge · 发表于 2015-12-1 22:20:11

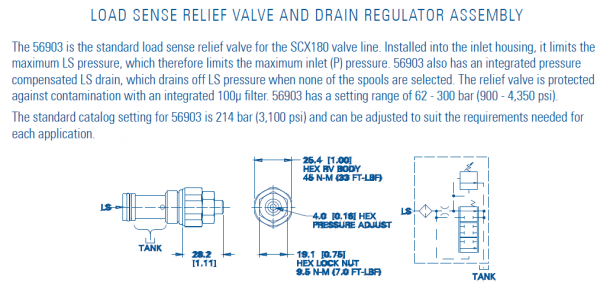

对于LS溢流阀组件，husco样本中描述的作用是：1限制LS最高压力从而限制主压力P；2所有主阀芯处于中位时，LS泄压。
那么，当有主阀芯动作时，LS溢流阀组件会如何工作？

液压哥 · 发表于 2015-12-3 08:45:55

没到ls溢流阀设定压力，那就不打开，到了设定压力的时候限制压力。

junfanhydraulic · 发表于 2015-12-3 10:06:42

不操作时，LS油路的油不是通过这个阀卸掉，而是通过操纵阀中位小孔连接到回油管。

ledge · 发表于 2015-12-4 06:45:04

大家注意到样本中的一句话:56903 also has an integrated pressure compensated LS drain, which drains off LS pressure when none of the spools are selected.什么意思？

ledge · 发表于 2015-12-4 06:50:44

液压哥发表于 2015-12-3 08:45
没到ls溢流阀设定压力，那就不打开，到了设定压力的时候限制压力。

除了ls溢流阀，还有drain regulator, drain rehulator如何工作，求赐教。

ledge · 发表于 2015-12-4 06:53:27

junfanhydraulic 发表于 2015-12-3 10:06
不操作时，LS油路的油不是通过这个阀卸掉，而是通过操纵阀中位小孔连接到回油管。

样本中阀的原理图中，未发现操纵阀中位有ls泄油功能呀？求赐教。

ledge · 发表于 2015-12-4 06:57:14

junfanhydraulic 发表于 2015-12-3 10:06
不操作时，LS油路的油不是通过这个阀卸掉，而是通过操纵阀中位小孔连接到回油管。

注意这句话:50963 also has an integrated pressure compensated LS drain, which drains off LS pressure when none of the spools are seleted.什么意思？
