各种液压插装阀的孔型详解

2018-11-6 11:21| 发布者: 液压哥| 查看: 17607| 评论: 3|来自: 液压传动与控制

简介:插装式螺纹阀的安装型式可归纳为三种,分别是埋入式(Insert-type)、滑入式(Slip-in)和旋入式(Screw-in)。埋入式阀完全进入阀块内部,没有暴露在阀块之外的部分,利用自身螺纹或者其它部件如管接头、卡环挡圈等来定位 ...

插装式螺纹阀的安装型式可归纳为三种,分别是埋入式(Insert-type)、滑入式(Slip-in)和旋入式(Screw-in)。

埋入式阀完全进入阀块内部,没有暴露在阀块之外的部分,利用自身螺纹或者其它部件如管接头、卡环挡圈等来定位。目前仅见于单向阀和二通流量调节阀有这方面的设计,总体应用不多。

HAWE液控单向阀

滑入式阀本身不带安装螺纹,也即我们常用的盖板式插装阀,或者也称为二通插装阀或逻辑阀。该阀需要阀芯与盖板配合使用,阀芯集成于阀块内,功能与结构相对来说比较简单,通过压力与弹簧力的比较,主要起到一个油路通与断的切换。此类阀复杂功能的实现,必须通过使用不同的盖板,比如实现方向控制、压力控制、流量控制等等。此类阀可从做NG16至NG160,流量最大可达20000L/min。

Rexroth盖板式插装阀

除此之外,还有另外一种滑入式插装阀。阀体(阀芯)集成于阀块安装,通过螺钉紧固盖板(盖板与阀体为一体)与阀块的连接。此种安装方式很简单,阀块孔型设计也简单,阀占用空间小。通常应用于比例插装阀,且对空间要求严格的场合。

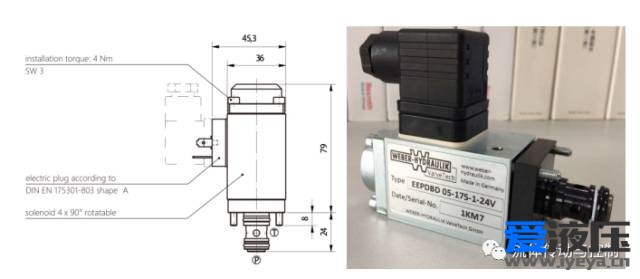

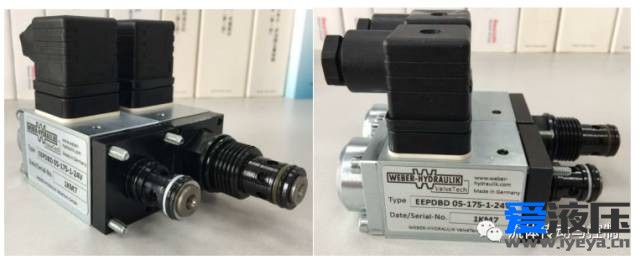

Fluidteam比例溢流阀EEPDBD 05

旋入式阀即我们常说的螺纹插装阀,这也是目前市场上小流量场合用量很大的插装阀类。受制于螺纹强度和紧固扭矩的限制,螺纹插装阀直径一般做到48mm,流量一般不到500L/min,而螺纹插装电磁阀由于受电磁线圈和液动力的影响,流量最大一般在60L/min。

作为主流的螺纹插装阀,市面上存在不同品牌、不同孔型,它们在安装上通常无法实现互换。目前常用的孔型主要是三种:ISO7789、SAE和SUN。

ISO 7789是国际标准化组织制定的,从1982年开始酝酿,直至1998年,米制螺纹标准才得以出炉。该标准面世之后,并没有得到市场上的大量推广,匹配的厂家并不多,其中瑞士Wandfluh采用该标准。

2000年,众多螺纹阀生产商提出使用英制UN和UNF螺纹的孔型标准,即SAE标准。目前该标准得到了众多厂商的支持,如Hydraforce、Vickers、Parker、Comatrol、Vis-hydraulics等。

Sunhydraulics没有采用以上标准,推出了自己的孔型系列,而且在市场上也得到了大量的推广和应用,很多生产厂商都乐于采用SUN标准插孔。如IntegratedHydraulics,SterlingHydraulics、Oilcontrol、Commandcontrols等。

也有一些规模略小的插装阀厂商为了提高自己的市场灵活性,对于同一款阀,可以提供上述三种安装孔型,如德国的Fluidteam等。

三种插装孔型的比较。

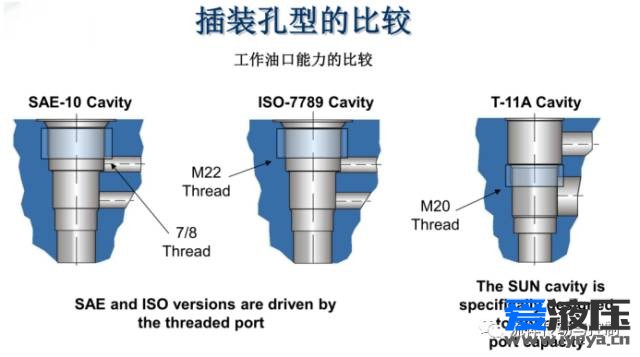

同一(或接近的)安装尺寸三种不同孔型的比较

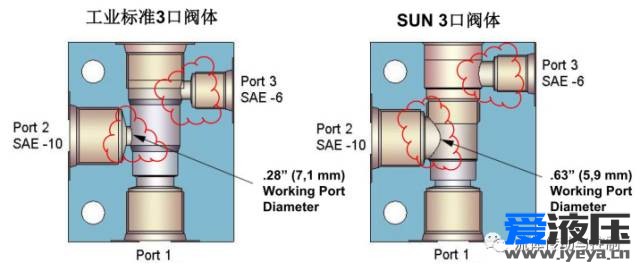

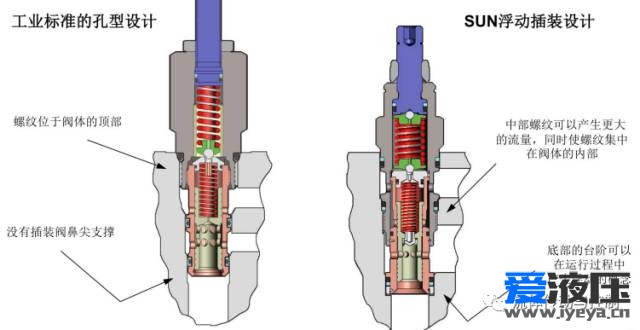

ISO和SAE标准的安装螺纹位于顶部,而SUN标准的螺纹中置。这样设计的特点,就是对于同样的安装螺纹,SUN标准允许阀块的各个油口设计通径更大一些,这样带来的好处就是流量更大,压力损失更小,且利于斜孔设计,减小阀块尺寸。

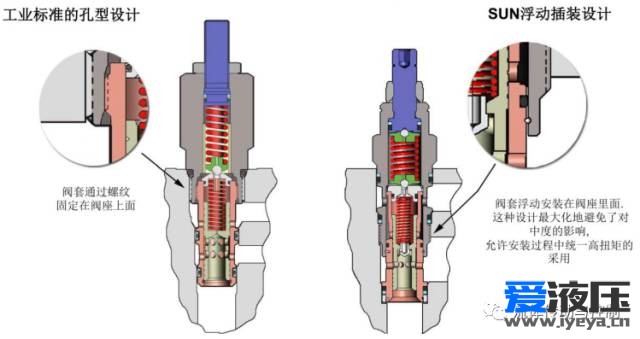

此外,SUN插装阀本身采用“浮动”设计概念。浮动结构,顾名思义,阀芯的上下两截可相互浮动。而其它工业标准孔型的插装阀,其阀套间所有的联接都为刚性。SUN的这种浮动结构,外观上还有一个特点就是中置螺纹结构。

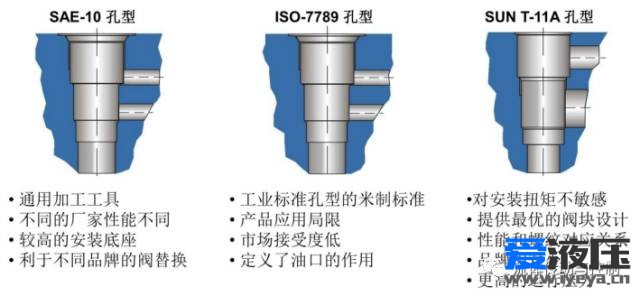

各种插装阀孔型特点汇总。
