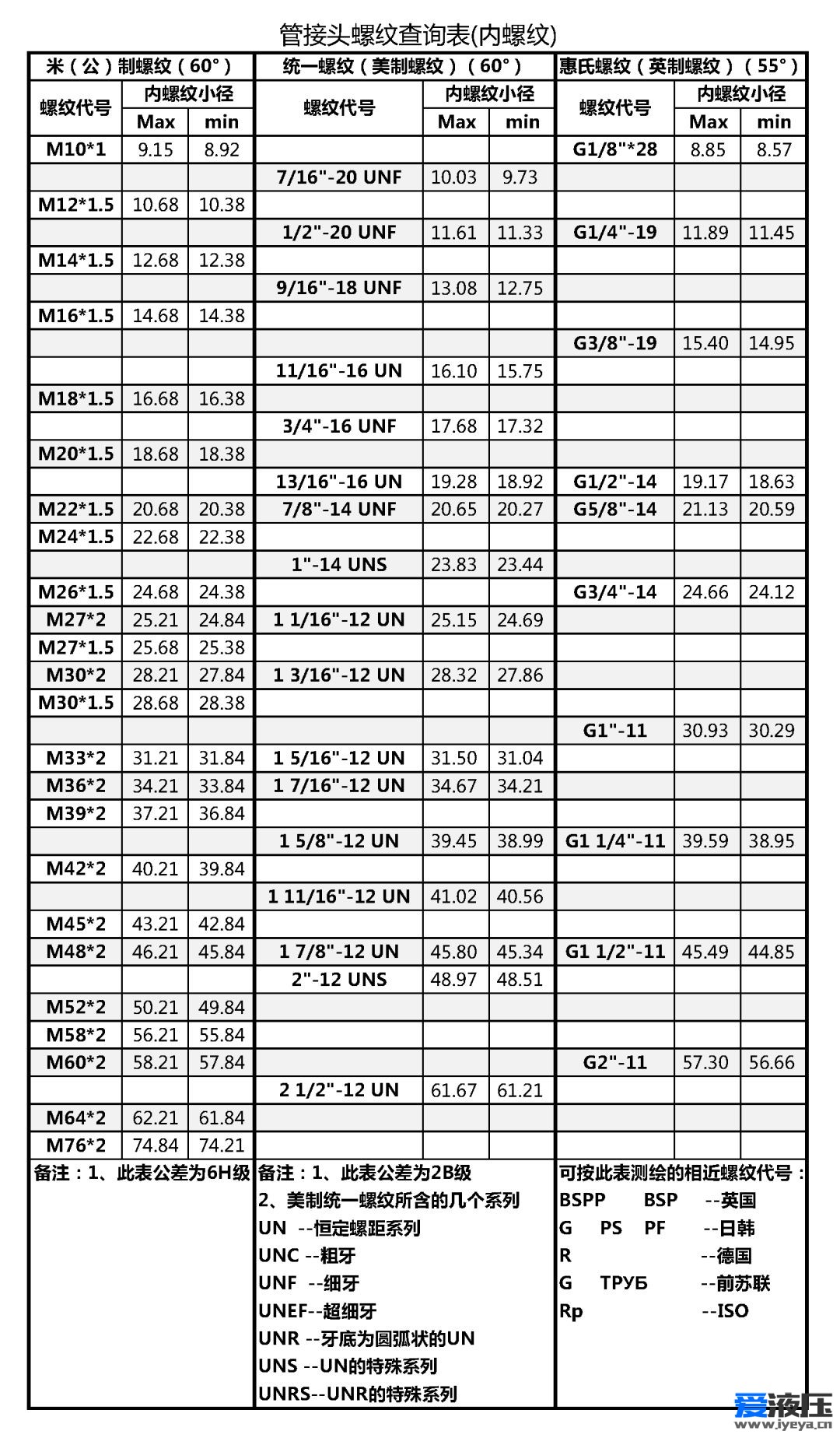

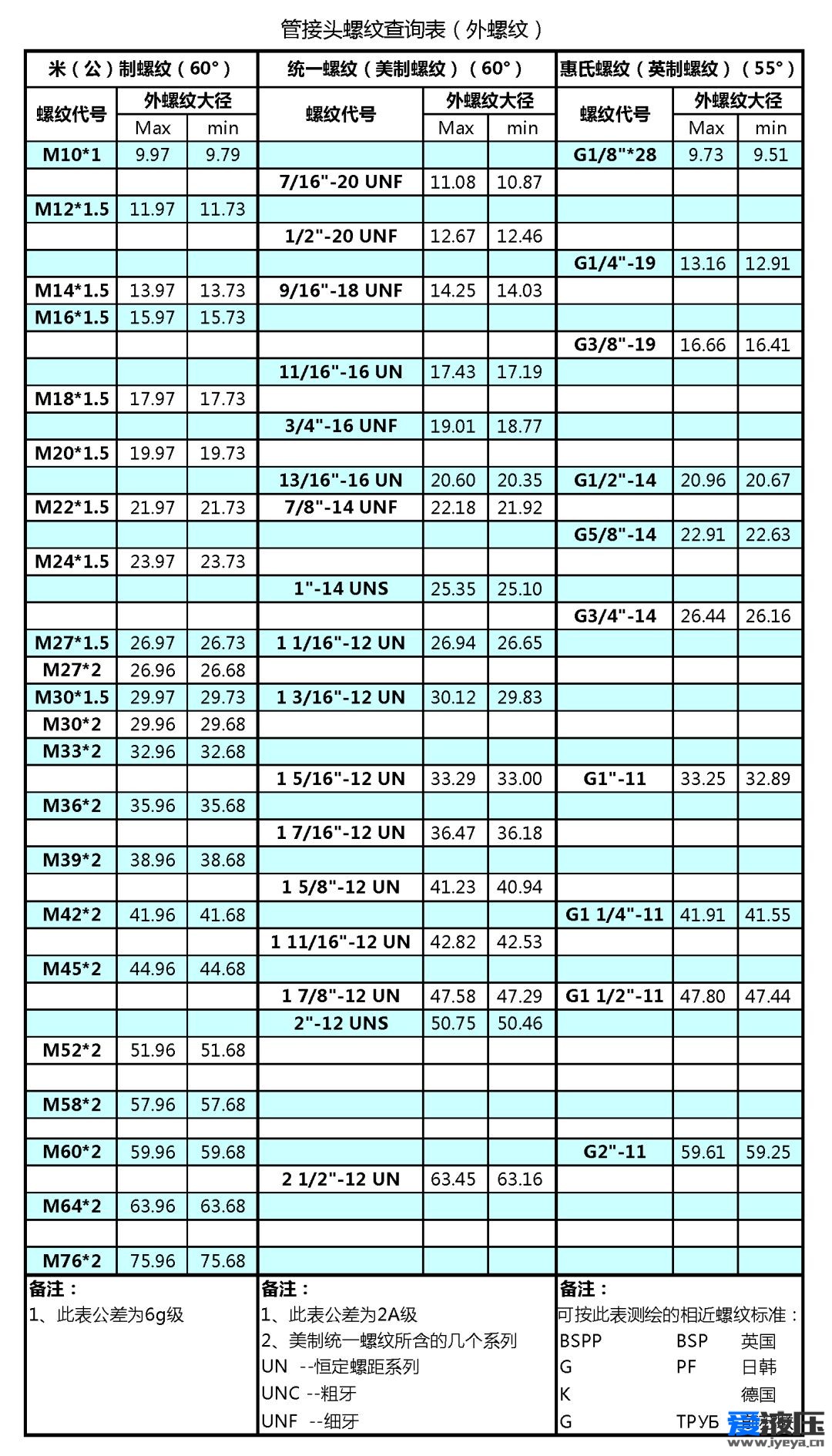

液压管接头螺纹查询表

2018-9-11 16:58| 发布者: 液压哥| 查看: 8181| 评论: 0

简介:公制螺纹 螺纹标准的一种,又称米制螺纹,与英制螺纹最大的区别是螺距用毫米计量。公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度 ...

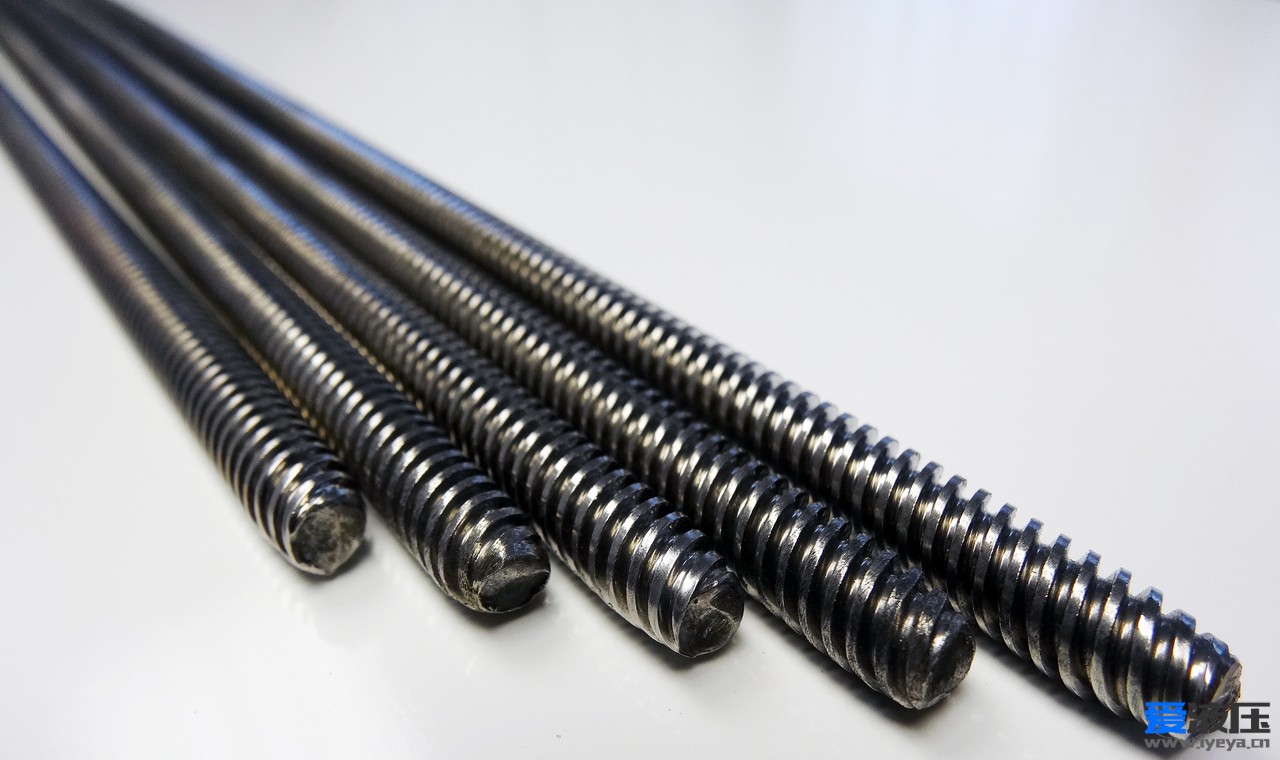

公制螺纹

螺纹标准的一种,又称米制螺纹,与英制螺纹最大的区别是螺距用毫米计量。公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。

标注方法:

普通螺纹的牙型代号为M,有粗牙和细牙之分,粗牙螺纹的螺距可省略不注;中径和顶径的公差带代号相同时,只标注一次;右旋螺纹可不注旋向代号,左旋螺纹旋向代号为LH;旋合长度为中型(N)时不注,长型用L表示,短型用S表示。

美制螺纹

又名统一螺纹。1864年,美国人威利.赛特斯(Willian Sellers)参照英国惠氏螺纹标准体系制定了美国国家螺纹(N)。这两种螺纹在直径与螺距系列和公差方面很相近。美制螺纹有粗牙系列UNC、细牙系列UNF、特细牙系列UNEF、定螺距系列UN。

标注方法:

螺纹直径—每英寸牙数系列代号—精度等级

示例:

粗牙系列 3/8—16 UNC—2A

细牙系列 3/8—24 UNF—2A

特细牙系列 3/8—32 UNEF—2A

定螺距系列 3/8—20 UN—2A

第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNEF、UN为系列代号,最后两位2A为精度等级。UNC:统一粗牙螺纹

惠氏螺纹

液压接头螺纹一般采用的是55°英制非密封管螺纹(G)。

标注方法

英制非密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号、中径公差等级代号和旋向代号组成。英制非密封圆柱螺纹的特征代号为:G。对英制非密封圆柱内螺纹,其中径公差等级代号省略不标;而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B。左旋螺纹的旋向代号为LH;右旋螺纹的旋向代号省略不标。当表示英制非密封管螺纹的螺纹副时,仅标注外螺纹的标记代号。

示例:

尺寸代号为2的右旋,非密封圆柱内螺纹:G2

尺寸代号为3的A级,右旋,非密封圆柱外螺纹:G3A

尺寸代号为4的B级,左旋,非密封圆柱外螺纹:G4 B-LH

尺寸代号为2的右旋,非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副:G2A
